Der weltweit effizienteste 400 kW Lader
97.5 %
Wirkungsgrad
Innovative SiC-Halbleiter ermöglichen ein völlig neues Maß an Effizienz.
Skalierbar
Eine zukunftssichere Investition: Das Power-Stack-Konzept ermöglicht die Skalierung der Ladeleistung von 100 kW bis 400 kW.
Paralleles Laden 2x 200 kW
Die Ladekapazität von Elektrofahrzeugen nimmt kontinuierlich zu. Es ist daher elementar, dass jeder Ladepunkt über ausreichende Ausgangsleistung verfügt.
400 kW
Ladeleistung
Eine Ladeleistung von 400 kW reduziert signifikant die Ladezeiten von Nutzfahrzeugen und leistungsstarken Elektrofahrzeugen.
Dynamic-Load-Management mit einer Granularität von 50 kW
Dies steigert die Flexibilität erheblich und ermöglicht eine effizientere Energieverteilung auf mehrere Fahrzeuge.

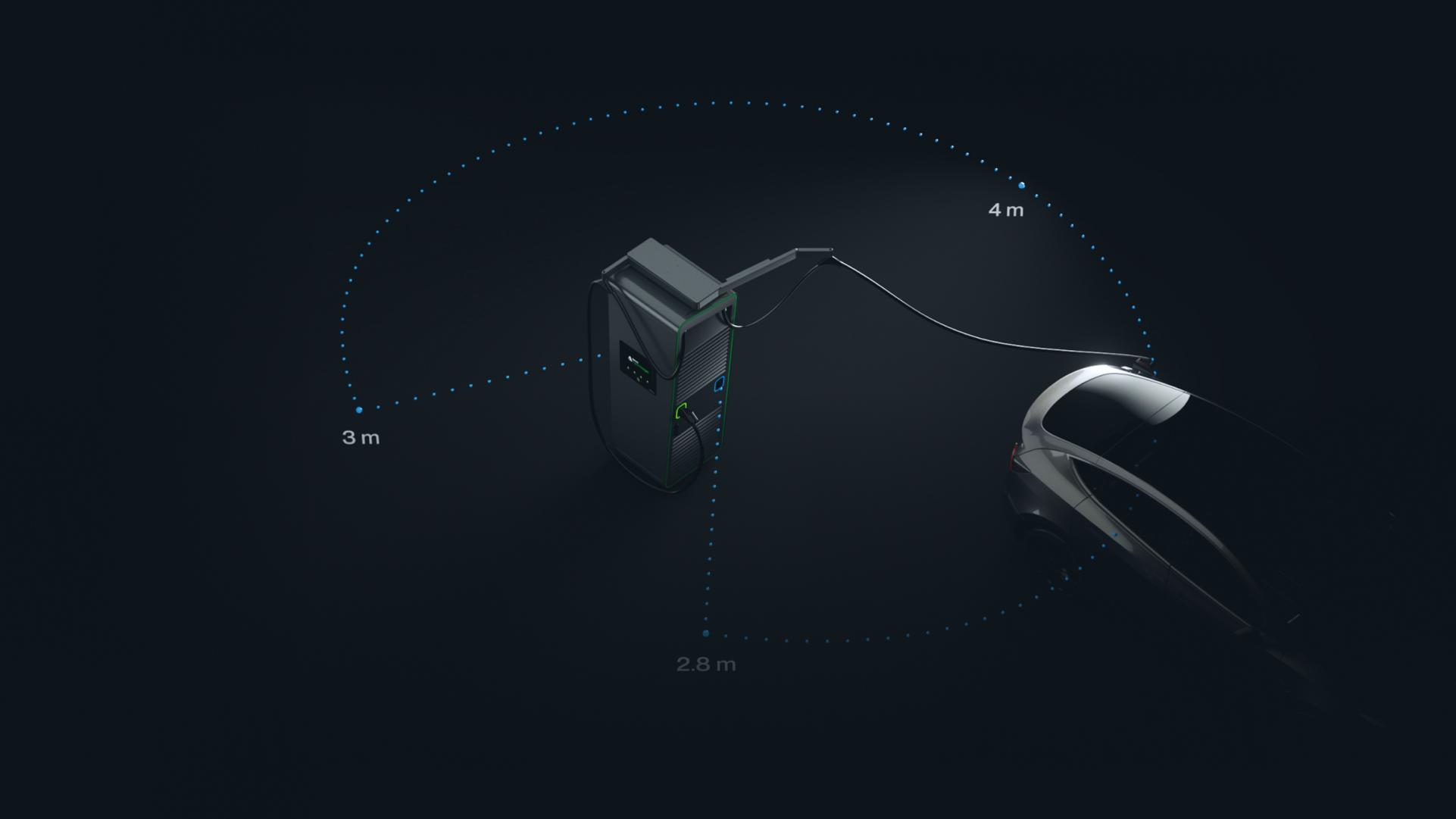

Kabelmanagement
Das Kabelmanagementsystem sichert eine perfekte Einsatzreichweite, vereinfacht den Umgang und verlängert die Haltbarkeit der Kabel.
Personalisierbar
Branding
Sehr geschätzt werden die zahlreichen Möglichen zur individuellen Gestaltung des Hyperchargers. Sein zeitloses Design in Kombination mit einer breiten Farbpalette und individuellen Brandingoptionen hebt die Hypercharger-Produktlinie von anderen ab und erfreut sich großer Beliebtheit unter Kunden.
Personalisierbar
Gehäusefarbe
Das Gehäuse kann mit jeder beliebigen Farbe personalisiert werden.
Personalisierbar
Reflektorstreifen
Die Farbe der Reflektorstreifen ist frei wählbar und gibt so jedem Hypercharger sein individuelles Erscheinungsbild.
Personalisierbar
Folierung
Kunden können Teile oder den gesamte Hypercharger nach ihren Wünschen folieren lassen. Es entsteht eine charakteristische Ladesäule – die wiederum mit neuer Folierung jederzeit umgestaltet werden kann.
Technische Daten
Download DatasheetSystemspezifikationen
01
DC-Schnittstellen
CCS2, CHAdeMO, CCS1*, NACS*, GB/T* | (*Nur auf speziellen Wunsch von OEMs)
02
Last- und Lademanagement
Intelligente, dynamische Zuordnung von Leistungsmodulen und Verteilung der Ladeleistung auf Ladepunkte
03
Betriebstemperatur
-30 °C bis zu +55 °C
04
Betriebshöhe
≤ 4.000 m ü. d. M. (Bei Konfiguration mit CHAdeMO-Kabeln ist die maximale Installationshöhe auf 2.000 m ü. d. M. begrenzt)
05
Umgebungsbedingungen, bei der Lagerung
-40 °C bis zu +55 °C
06
Umgebungsbedingungen, beim Transport
-40 °C bis zu +70 °C
07
Luftfeuchtigkeit (im Betrieb, Lagerung)
10% - 95% relativ (nicht kondensierend)
08
Effizienz
bis zu 97,5%
09
Schutzklasse (IEC 61140)
Klasse I (Schutzleiteranschluss)
10
Verschmutzungsgrad der Umgebung
Klasse 4
11
Geräuschemission
< 52 dBA (Standardumgebungsbedingungen [20° C, 3 m Abstand;])
12
Installationsort
Installation im Innen- und Außenbereich
13
Art der Installation
Bodenmontage auf Sockel oder Basis (Optional Betonfundament)
14
Eingangskabel
2x 300 mm² pro Phase, max. ⌀ 33 mm pro Leiter
15
Schutzart
IP54
16
Schlagfestigkeit
IK10 gemäß IEC 62262
17
Maße (H x B x T)
2185 x 732 x 663 mm
18
Gewicht
560 kg bis zu 890 kg (Abhängig von der Konfiguration)
19
Benutzeroberfläche
15,6-Zoll-Display, 4 Tasten
20
Remote management
Fernzugriff, Diagnose, Softwareaktualisierungen
Stromversorgung
01
AC-Nennspannung (RMS)
400 V -15% | +10%
02
Maximaler AC-Eingangsstrom (RMS)
630 A
03
Frequenz
50 Hz | 60 Hz
04
Art des Netzwerks
3-phasig TN-C | TN-S | TN-C-S | TT
05
Leistungsfaktor
> 0,99 @ Volllast
06
Regelbarer Leistungsfaktor-Bereich
±0,95
07
THDi (Gesamtharmonische Verzerrung)
< 5% @ Volllast
08
Effizienz
bis zu 97,5% @ Volllast
09
Überspannungskategorie
OVC III, DIN EN 60664-1
10
Integrierter koordinierter Blitzschutz (SPD)
Type 1 + 2 + 3
11
Standby-Stromverbrauch
43 W
Ladeschnittstellen
01
Maximale Gesamt-DC-Ausgangsleistung (1x Power-Stack)
100 kW, max. 300 A
02
Maximale Gesamt-DC-Ausgangsleistung (2x Power-Stacks)
200 kW, max. 600 A
03
Maximale Gesamt-DC-Ausgangsleistung (3x Power-Stacks)
300 kW, max. 1 x 600 A + 1 x 300 A or 2 x 450 A
04
Maximale Gesamt-DC-Ausgangsleistung (4x Power-Stacks)
400 kW, max. 2 x 600 A
05
Granularität der Ausgangsleistung
50 kW
06
Maximaler Ausgangsstrom
500 A kontinuierlich (600 A Boost)
07
Ausgangs-DC-Spannungsbereich
150 Vdc - 1000 Vdc
08
Ladeanschlussmöglichkeiten
CCS2 bis zu 500 A (bereit für 600 A Boost*), CHAdeMO bis zu 200 A, CCS1, GB/T (*Vorläufige Daten)
09
Kabellängen
3.5 m oder 5 m mit oder ohne Kabelmanagementsystem (CMS)
Konfigurationsoptionen
01
Branding
Kunden können individuelle Farben für Gehäuse und Reflektorstreifen sowie eigene Folien und Aufkleber wählen
02
Kabelmanagementsystem (CMS)
Für 5 m Kabel, bietet Benutzerfreundlichkeit und gewährleistet eine längere Lebensdauer des Kabels
03
Montageoptionen
Bodenmontage auf Sockel oder Basis (optional mit Betonfundament)
04
Barrierefreiheit
Optionale, barrierefreie Version für die Bedienelemente und Stecker in Bezug auf die Installationshöhe (jeweils 1.050 mm) möglich (entsprechend DIN 18040-3)
05
Zahlungssystem
Auswahl zwischen verschiedenen Kartenlesern für Kreditkarten oder EC-Karte, QR-Code-Leser;
06
Eichrecht
Gleichstromzähler gemäß dem deutschen Eichrecht verfügbar
07
Parametrisierung von Geräuschpegeln
Parameter können für den maximalen Geräuschpegel für den Tag- und Nachtbetrieb eingestellt werden (z. B. für den Einsatz in sensiblen Bereichen)
08
Zusätzliche Sicherheitsoptionen
Not-Aus-Knopf (optional), externer Not-Aus, Crash- (Kipp-)Sensor, Türkontaktschalter;
09
Mehrsprachiges System
Benutzeroberfläche in 27 Sprachen
Normen, Compliance und Standarts
01
DC-Standardprotokoll (Kommunikation mit dem Fahrzeug)
CCS1/2: SAE J1772 / EN 61851-24/DIN SPEC 70121; ISO 15118 | CHAdeMO 1.2 GB/T 27930 (für Automotiv-Multicharger)
02
RFID-System
RFID Lesegerät (ISO/IEC 14443A/B, ISO/IEC 15693)
03
Netzwerkverbindungen
LTE/UMTS/GSM Modem 4G/3G/2G, 10/100Base-T Ethernet
04
Kommunikationsprotokoll für die Ladeinfrastruktur
Open Charge Point Protocol (OCPP) 1.6 J, bereit für 2.0 J
05
Zertifizierungen
TÜV Süd CB DE3-D0044
06
EU-Richtlinie
2014/53/EU (RED), 2011/65/EU (RoHS2), 2015/863/EU (RoHS3), 2012/19/EU (WEEE), 1907/2006 (REACH Verordnung)
07
Elektrische Sicherheit
IEC 61851-1, IEC 61851-23, IEC 61439-7 (as required by IEC 61851 series), IEC 62311, IEC 62477-1
08
RED
ETSI EN 301 330; ETSI EN 301 511, ETSI EN 301 908-1; ETSI EN 301 893; ETSI EN EN 300 328
09
EMC
EN 61000-6-4, EN 61000-6-2, IEC 61851-21-2 (Industrieumgebungen), ETSI EN 301 489-1, ETSI EN 301 489-3; ETSI EN 301 489-52
