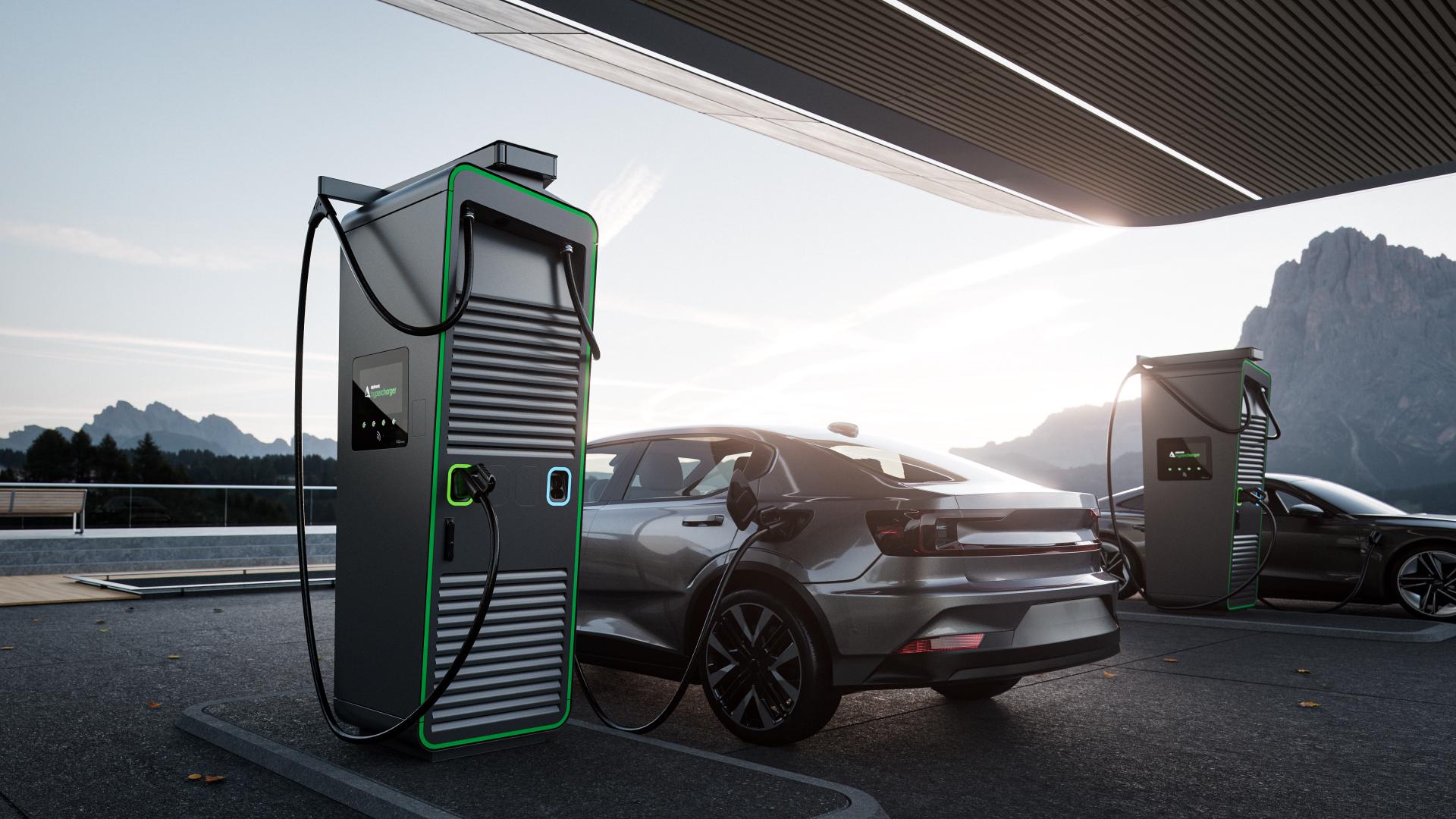

La colonnina da 400 kW più efficiente al mondo
97.5 %
efficienza
I rivoluzionari semiconduttori SiC offrono un livello di efficienza mai visto prima.
Scalabilità
Il concetto di Power-Stack consente di passare da 100 kW a 400 kW, con aggiornamenti semplici e la certezza di un lungo futuro per questo investimento.
Ricarica simultanea 2x 200 kW
La potenza di ricarica dei veicoli elettrici continua ad aumentare ogni anno, rendendo fondamentale garantire un’alimentazione adeguata per ciascun punto di ricarica.
400 kW
potenza in uscita
Una capacità di ricarica di 400 kW è ideale per ridurre significativamente i tempi di ricarica di veicoli commerciali ed elettrici ad alte prestazioni.
Dynamic-Load-Management con granularità di 50 kW
Aumenta significativamente la flessibilità e consente una distribuzione più efficiente dell’energia tra i veicoli.

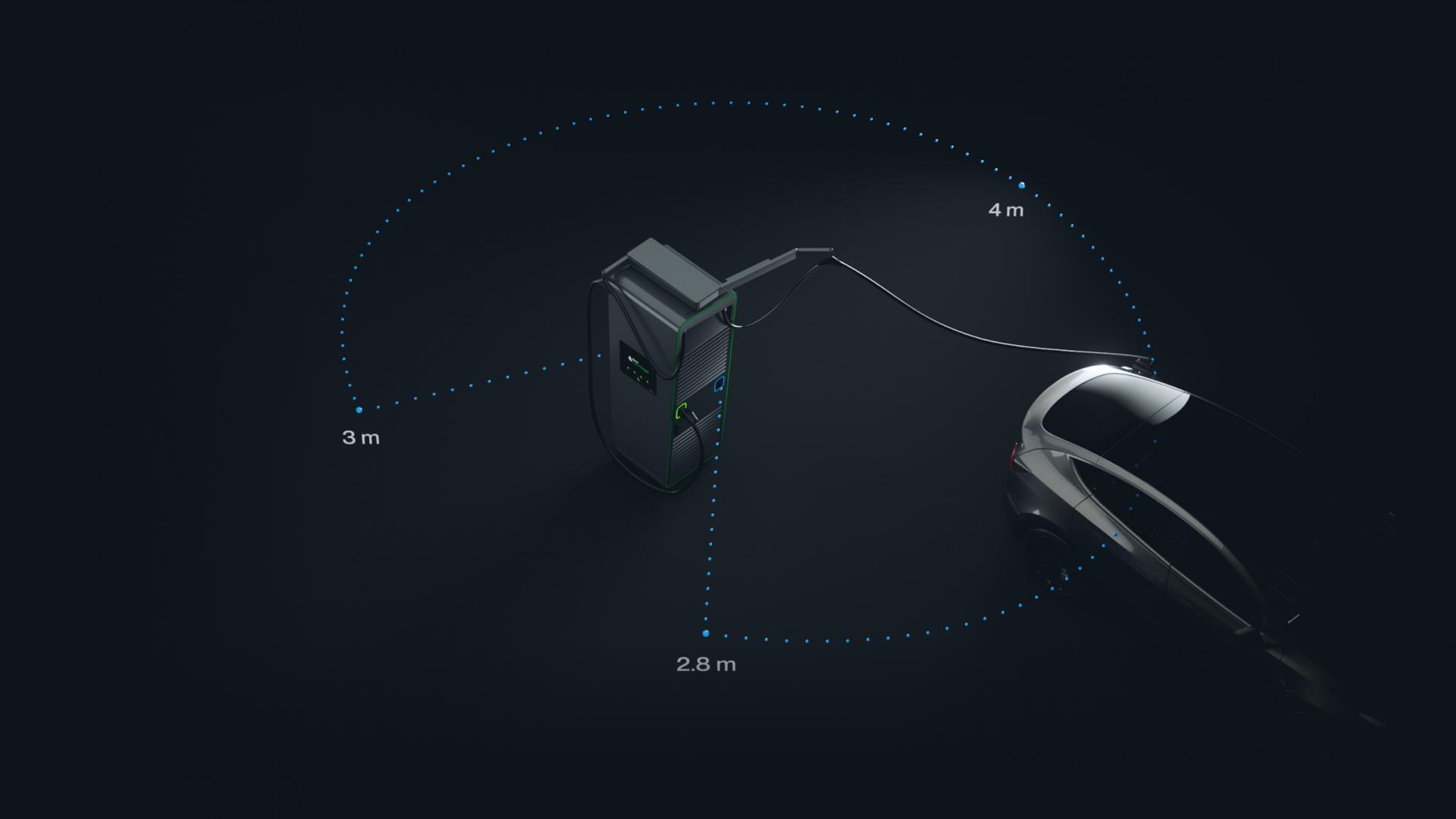

Sistema di gestione cavi
Il sistema di gestione cavi garantisce semplicità d’uso e una maggior durata dei cavi.
Personalizzabile
Branding
Personalizzare l’Hypercharger con il proprio brand è da sempre una caratteristica apprezzata da clienti e partner. Il suo design dallo stile senza tempo rappresenta uno spazio promozionale che può essere brandizzato per aumentare la riconoscibilità del cliente e rendere unica l'infrastruttura di ricarica.
Personalizzabile
Carpenteria
Personalizza le superfici estetiche con qualsiasi colore a tua scelta.
Personalizzabile
Strisce riflettenti
Le strisce riflettenti possono essere personalizzate con un colore a scelta, conferendo a ciascun Hypercharger il proprio look distintivo.
Personalizzabile
Rivestimento in lamina
Rivestire solo una parte della colonnina o tutta la superficie? Decidi tu! Il risultato è una stazione di ricarica unica, personalizzata da un rivestimento che potrà essere sostituito in qualsiasi momento per ottenere un nuovo look.
Specifiche tecniche
Download DatasheetSpecifiche del sistema
01
Interfacce DC
CCS2, CHAdeMO, CCS1*, NACS*, GB/T* | (*Solo su richiesta speciale degli OEM)
02
Gestione del carico e della ricarica
Assegnazione intelligente e dinamica dei moduli di potenza e distribuzione della potenza di ricarica ai punti di ricarica
03
Temperatura di esercizio
da -30 °C fino a +55 °C
04
Altezza operativa
≤ 4.000 m a.s.l. (Per la configurazione con cavi CHAdeMO, l'altezza max. di installazione è limitata a 2.000 m s.l.m.)
05
Condizioni ambientali, durante la conservazione
da -40 °C fino a +55 °C
06
Condizioni ambientali, durante il trasporto
da -40 °C fino a +70 °C
07
Umidità (durante il funzionamento, conservazione)
10% - 95% relativa (non condensante)
08
Efficienza
fino a 97,5%
09
Classe protettiva (IEC 61140)
Classe I (collegamento a terra protettivo)
10
Grado di inquinamento ambientale (IEC 61664-1)
Classe 4
11
Emissione di rumore
< 52 dBA (Condizioni ambientali standard [20 °C, 3 m di distanza;])
12
Posizione di installazione
Installazione interna ed esterna
13
Tipo di installazione
Montaggio a pavimento su zoccolo o base (base in cemento opzionale)
14
Inlet cable
2x 300 mm² per fase, max. ⌀ 33 mm per conduttore
15
Grado di protezione
IP54
16
Resistenza all’impatto
IK10 conforme alla norma IEC 62262
17
Dimensioni (A x L x P)
2185 x 732 x 663 mm
18
Peso
da 560 kg fino a 890 kg (A seconda della configurazione)
19
Interfaccia utente
Display da 15,6", 4 pulsanti;
20
Gestione remota
Accesso remoto, diagnostica, aggiornamenti software;
Alimentazione
01
Tensione nominale AC (RMS)
400 V -15% | +10%
02
Corrente massima in ingresso AC (RMS)
620 A
03
Frequenza
50 Hz | 60 Hz
04
Tipo di rete
Trifase TN-C | TN-S | TN-C-S | TT
05
Fattore di potenza
> 0,99 @ a pieno carico
06
Gamma di fattore di potenza controllabile
±0,95
07
THDi
< 5% @ a pieno carico
08
Efficienza
fino a 97,5% @ a pieno carico
09
Categoria di sovratensione
OVC III, DIN EN 60664-1
10
Protezione antifulmine coordinata integrata (SPD)
Type 1 + 2 + 3
11
Consumo energetico in standby
43 W
Interfacce di ricarica
01
Potenza massima DC in uscita totale (1x Power-Stack)
100 kW, max. 300 A
02
Potenza massima DC in uscita totale (2x Power-Stacks)
200 kW, max. 600 A
03
Potenza massima DC in uscita totale (3x Power-Stacks)
300 kW, max. 1 x 600 A + 1 x 300 A or 2 x 450 A
04
Potenza massima DC in uscita totale (4x Power-Stacks)
400 kW, max. 2 x 600 A
05
Granularità della potenza in uscita
50 kW
06
Corrente massima in uscita
500 A continuo (600 A boost)
07
Gamma di tensione in uscita DC
150 Vdc - 1000 Vdc
08
Opzioni di connettori per la ricarica
CCS2 up to 500 A (preparato per boost a 600 A*), CHAdeMO up to 200 A, CCS1, GB/T | (*Dati preliminari)
09
Lunghezze dei cavi
3,5 m o 5 m con o senza Sistema di Gestione del Cavo (CMS)
Opzioni di configurazione
01
Personalizzazione
Opzioni per colori personalizzati (verniciatura a polvere), applicazione di pellicole e adesivi
02
Sistema di gestione dei cavi (CMS)
Per cavi di 5 metri, garantisce facilità d'uso e assicura una maggiore durata del cavo
03
Installazione
Montaggio a pavimento su zoccolo o base (base di fondazione in calcestruzzo opzionale)
04
Accessibilità
Versione senza barriere opzionale per gli elementi operativi e le prese in termini di altezza di installazione (1.050 mm ciascuno) è possibile (in conformità con DIN 18040-3)
05
Sistema di pagamento
Scegli tra diversi lettori di carte per carte di credito o carta EC, lettore di QR-Code;
06
Legge sui pesi e sulle misure
Contatori DC disponibili in conformità con la Legge Tedesca sulla Taratura
07
Parametrizzazione dei livelli di rumorosità
È possibile impostare parametri per il livello massimo di rumore per l'operazione diurna e notturna (ad es. per l'uso in aree sensibili)
08
Ulteriori caratteristiche di sicurezza
Pulsante di arresto di emergenza (opzionale), arresto di emergenza esterno, sensore di ribaltamento (inclinazione), interruttore di contatto della porta;
09
Sistema multilingue
Interfaccia grafica in 27 lingue
Norme, conformità e standard
01
Protocollo standard DC (comunicazioni con il veicolo)
CCS1/2: SAE J1772 / EN 61851-24/DIN SPEC 70121; ISO 15118 | CHAdeMO 1.2 | GB/T 27930 (per automotive multicharger)
02
Sistema RFID
Lettore RFID (ISO/IEC 14443A/B, ISO/IEC 15693)
03
Connessioni di rete
LTE/UMTS/GSM Modem 4G/3G/2G, 10/100Base-T Ethernet
04
Protocollo di comunicazione per l’infrastruttura di ricarica
Open Charge Point Protocol (OCPP) 1.6 J, pronto per 2.0 J
05
Certificazioni
TÜV Süd CB DE3-D0044
06
Direttiva UE
2014/53/EU (RED), 2011/65/EU (RoHS2), 2015/863/EU (RoHS3), 2012/19/EU (WEEE), 1907/2006 (Regolamento REACH)
07
Sicurezza elettrica
IEC 61851-1, IEC 61851-23, IEC 61439-7 (conforme alla norma IEC 61851), IEC 62311, IEC 62477-1
08
RED
ETSI EN 301 330; ETSI EN 301 511, ETSI EN 301 908-1; ETSI EN 301 893; ETSI EN EN 300 328
09
EMC
EN 61000-6-4, EN 61000-6-2, IEC 61851-21-2 (Ambienti industriali), ETSI EN 301 489-1, ETSI EN 301 489-3; ETSI EN 301 489-52
